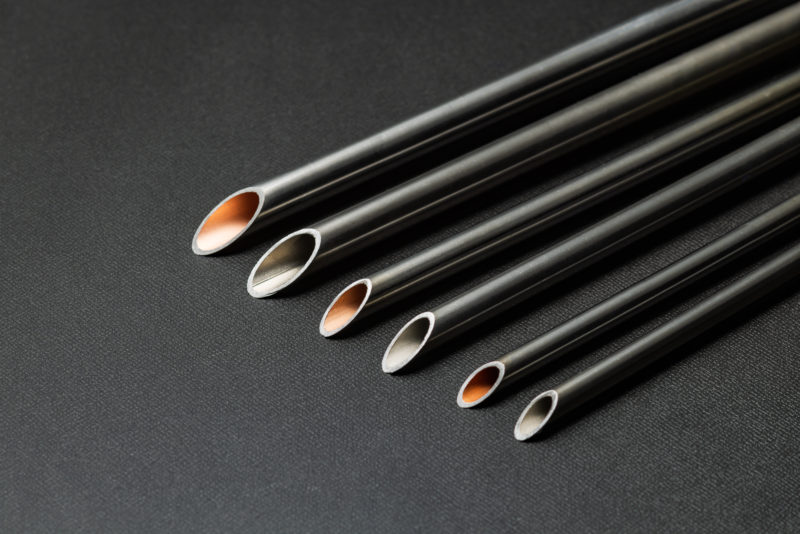

一重巻鋼管(ハイコリンチューブ®)Single Walled Steel Tubing (Hycolin™ tube)

ハイコリンチューブ®は、予め片面めっき処理が施されたコイルの端を連続的に溶接して管成形された特殊電縫鋼管です。

機械的性質や耐圧強度に優れ、曲げ加工や管末加工等の信頼性が高く、自動車用燃料/オイルパイプ、熱交換器用配管、油圧機器用配管などの各種用途に適用されています。

仕様・本体寸法

標準寸法、許容差および圧力特性(JASO M101-94による)

呼び径 外径(mm) 肉厚(mm) 保証圧力
基準寸法 許容差 基準寸法 許容差 (MPa)
4.76 4.76 ±0.08 0.7 ±0.08 24.5
6.35 6.35 ±0.08 0.7 ±0.08 24.5
8 8 ±0.1 0.7 ±0.1 19.6
10 10 ±0.1 0.7 ±0.1 19.6
12 12 ±0.1 0.9 ±0.1 14.7
12.7 12.7 ±0.1 0.9 ±0.1 14.7
15 15 ±0.1 1 ±0.1 14.7
18 18 ±0.1 1 ±0.1 9.8

上記以外の寸法をご希望の場合は当社にご相談ください。
尚、内外面とも用途に応じて各種防錆処理が施されます。
