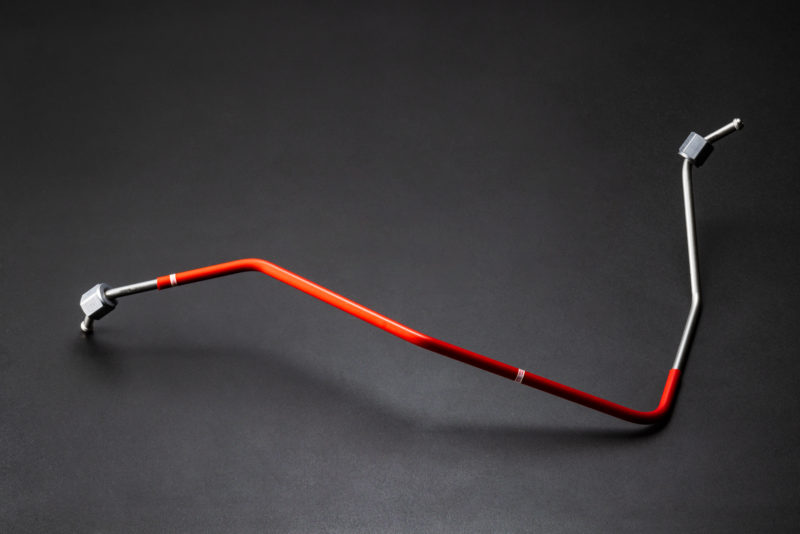

燃料電池(FCV)用高圧水素配管High-Pressure Hydrogen Tubes for Fuel Cell

燃料電池用高圧水素配管は、タンクから高圧な水素を供給するためのステンレス配管です。
当社の燃料噴射管の技術を応用し、接続部を継ぎ目なしで成型されたメタルシール構造とすることで、高い信頼性を持たせています。
管内は高いクリーン度を実現しており、次世代自動車として注目度の高い燃料電池車に採用されています。

特徴

組み付け作業性の向上

●接続部をナット締結によるメタルシール構造とすることで、組み付け作業性の向上を実現しています。

高気密性

●ステンレスのシームレスパイプと、一体成型された管末シール部を持つため高気密性を提供します。

きわめて高いクリーン度

●システムへの影響を与えないように、管内はきわめて高いクリーン度を達成しています。

仕様

接続部

・パイプサイズ:∅6.35×∅3.05(シームレス)
・材質:SUS316L
・ナットサイズ:M12×1.5
・対応システム圧:70MPa※各詳細寸法および他のサイズにつきましては、お問い合わせください。

製品カタログ

※カタログ(PDF)をご覧頂くにはAdobe Readerが必要です。
